Siekiant turėti efektyvų virtuvės ištraukimą ir kuo tylesnį virtuvės gartraukį buvo padaryti šie elementarus kelis veiksmai:
1. Atvestas nuo kamino šachtos ortakis 160 mm skersmens iki virtuvės gartraukio pastatymo vietos (brėžinyje žalias vamzdis). Galite vesti ir 125mm vamzdį jei atstumas nedidelis, bet gali toks vamzdis daugiau skleisti triukšmo į aplinką.
2. Netoli kamino šachtos pajungimo vietos įrengti atbulinį vožtuvą "RSK-160". Jei išmetimas jungiamas ne į šachtą, o per išorinę lauko sieną atbulinis vožtuvas reikalingas dar labiau, kad neeitų šaltas oras iš lauko, kai gartraukis nedirbs.
3. Svečių WC patalpoje spintos palubėje sumontavau kanalinį ventiliatorių "TD-500/160" kurio našumas yra apie 450m3/h prie p=150Pa. Iš esmės tinka bet kuris tylus kanalinis ventiliatorius, svarbu, kad ventiliatorius turėtų dvi arba trys apvijas t.y. greičius (vėliau paaiškinsiu kodėl).
4. Už ventiliatoriaus į virtuvės patalpa sumontuotas apvalus garso slopintuvas "AGS-160-50-900". Kam jis skirtas manau suprantama?
5. Nuo ventiliatoriaus iki gartraukio montavimo vietos nuvedamas 3x1,5mm2 gyslų elektros laidas.
6. Nusiperkam buitinių prekių parduotuvei paprastą pigų gartraukį. Aš ieškojau integruojamo gartraukio į baldus su teleskopiniu praplatinimu. Renkantis gartraukį yra svarbus jo filtravimo plotas, kuo riebalinių filtrų yra daugiau tuo geriau, nes toks gartraukis mažiau triukšmaus. Sau išsirinkau pigų "Elica Elite14 lux grix/a/90" gartraukį už 300Lt, kurio plotis yra 90cm su dviem nemažais riebaliniais filtrais
Taip pat, atkreipkite dėmesį į gartraukio mygtukus, nes kuo jie bus sudetingesni (elektroniškai komutuojami, lietimui jautrus, ar dar velniais žino kokie) tuo sunkiau bus pačiam perdaryti gartraukį.7. Išsiardom gartraukį ir jame esantį ventiliatorių metame lauk. Jis mums nereikalingas, nes tik sukels papildomą triukšmą ir pasipriešinimą. Prieš nukerpant laidus išsiaiškinam, kur koks laidas už ką atsakingas.
Kadangi manajame gartraukyje ventiliatoriaus korpusas buvo sujungtas su apšvietimo lempomis, tai teko išimti tik ventiliatoriaus sparnuotę, paliekant patį korpusą
8. Sukomutuojami visi elektros laidai, prijungiamas atvestas laidas nuo kanalinio ventiliatoriaus. Jėgos maitinimo kabelis turi būti atvestas į gartraukio montavimo vietą.
Kadangi mūsų kanalinis ventiliatorius jau turi du greičius mes pajungiam jo greičius prie gartraukio greičio mygtukų. Tiesa pats gartraukis turi paruoštus trys greičių mygtukus, o maniškis veniliatorius tik du greičius, todėl vienas migtukas lieka nenaudojamas. Jei ventiliatorius bus tik vieno greičio, gali tekti papildomai statyti transformatorių.
Praktiškai viskas. Viska gražiai surenkam ir montuojame gartraukį į virtuvės baldus.

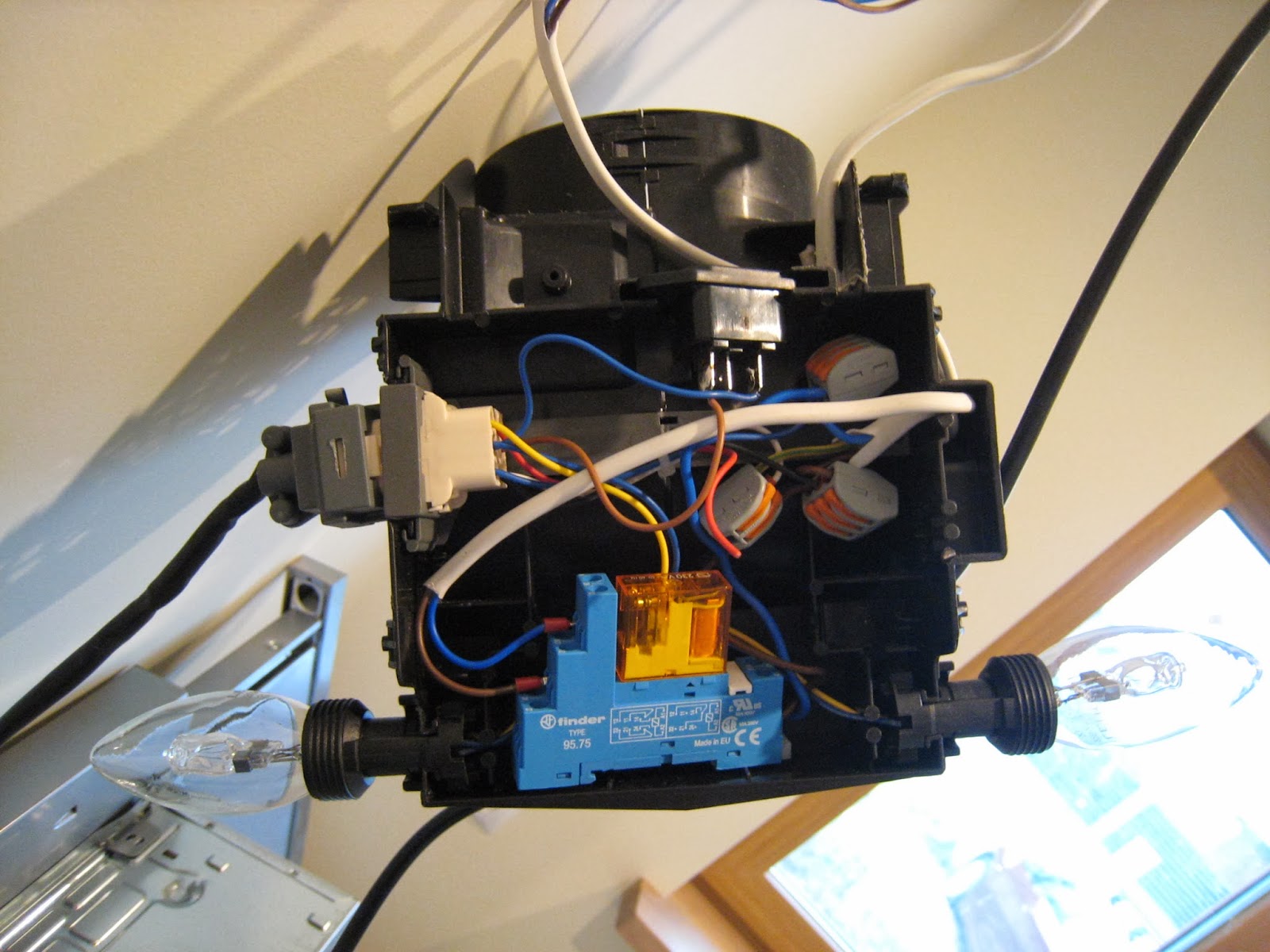

Pas save dar papildomai pasidariau taip, kad įjungus gartraukį tuo pat metu pasileistų vėdinimas visame name. Tam reikalui prie, bet kurio iš greičių buvo įdėtą ir prijungta kontaktinė rėlė, kuri išduodavo signalą rekuperatoriaus "OVR" automatikos gnybtams, kad paleisti vėdinimo įrenginį:
Žinoma, veikiantis gartraukio ventiliatorius sukuria name oro disbalansą, bet dalį oro mes kompensuojame su įjungtu rekuperatoriumi. Norint neturėti visiškai oro disbalanso it šilumos nuostolių virtuvės gartraukį reiktų daryti pilnai recirkuliuojama, montuojant kišeninius ir anglinius filtrus, kurie išvalyta orą nuo dulkių ir kvapų grąžintų atgal į patalpas. Apie tokią sistemą neblogai aprašė Vilius savo bloge. Tačiau tokia sistema yra gan gremėzdiška ir gan nepigi.
Negalima jokių būdu eksploatuoti gartraukį be riebalinių filtrų, nes be filtrų bus užterštas vamzdynas ir pats ištraukimo ventiliatorius, kuris ankščiau ar vėliau gali sugesti dėl apsinešusių riebalų.
Taip atrodo pilnai sumontuotas gartraukis:
Perdarytų gartraukių esame patenkinti, kadangi trauka yra tikrai labai gera, išbandėm kepti blynus ir keptą duoną kepėm... :) , jokio kvapo į svetainę neatėjo, nors durų į virtuvę dar neįsirengėme. O svarbiausiai pasiekiau, kad veikiant tokiam gartraukiui nėra triukšmo, kartais net pagalvoji, ar pasileido ištraukimo ventiliatorius ar ne.
